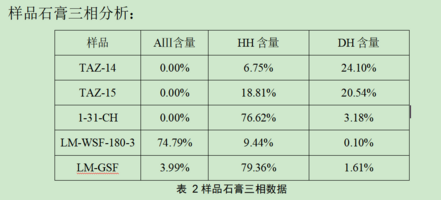

实验室以磷石膏为原料采用水热法制备α-半水石膏，样品SEM显示呈短粗六棱柱状半水石膏晶体，分析结晶水含量为5.3左右也结晶半水石膏理论结晶水含量，但是为什么用烘箱分析样品石膏三相就会出问题，数据如下，其中TAZ-14/15样品为α-半水石膏，1-31-CH为β-半水石膏，β-半水石膏石膏三相分析结果还好，想问问工程师们石膏三相分析是不是不适用于α-半水石膏？
