菜鸟直问。。。。

[mapang]

硬石膏是什么东西？为何加水了，长时间不凝结，还沉淀呢？



[mapang]

只要是石膏，加水就会凝结，不是吗？



[特种建材，特种砂浆]

硬石膏是什么东西？为何加水了，长时间不凝结，还沉淀呢？



[特种建材，特种砂浆]

硬石膏是天然无水石膏，加水很长时间凝固（或者不凝固），只有半水石膏能很快的凝固。



[zzq166@tspolarbear.com]

硬石膏是什么东西？为何加水了，长时间不凝结，还沉淀呢？

硬石膏活性很低，水化硬化缓慢，需要与水泥复合应用。



[Charles.lc]

硬石膏活性低，需要激发剂，常规的激发剂有水泥，粉煤灰等等；
而且硬石膏本身加水量就很低，如果你按照半水石膏去做的话，肯定加水多了，沉淀很正常；
现在我这边搜集到的硬石膏最短的凝结时间是3h，长的1d强度发展都不理想，需要加各种激发剂



[j8176832]

自流平常说的硬石膏，主要是二型无水石膏，不用激发剂是基本没有活性的。引起石膏开裂的主要是三型无水石膏，活性非常高



[干粉世家]

硬石膏是无水石膏，本身活性很低，需要激发剂才能激发出活性，才能硬。所以现在很多人在研究，拿硬石膏做填料



[我只要个名字]

石膏分无水石膏、半水石膏和二水石膏，三种形态可以通过煅烧和加水互相转化，相同结合态也会因为石膏晶型有不同性能。天然石膏、脱硫石膏、磷石膏、柠檬酸石膏等等这些是杂质差异，也分这三种形态，只不过因为杂质导致性能不同。无水石膏和半水石膏与水反应的最终产物是二水石膏。平时说的石膏是半水石膏，加水后迅速反应，前期体积变化大，一般做胶凝材料用。无水石膏反应慢，后期体积变化大，一般做后期体积补充用。二水石膏基本不与水反应。



[耀阳]

自流平常说的硬石膏，主要是二型无水石膏，不用激发剂是基本没有活性的。引起石膏开裂的主要是三型无水石膏，活性非常高

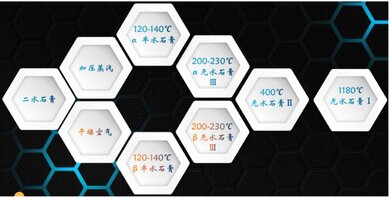

查看附件 41848

直观



[mapang]

牛B！谢谢各位大神！
但是问题又来了，在三元体系的自流平水泥中，是添加半水石膏好，还是硬石膏更好呢？理由又是什么？



[我只要个名字]

但是问题又来了，在三元体系的自流平水泥中，是添加半水石膏好，还是硬石膏更好呢？理由又是什么？

一般添加少量硬石膏做后期补充收缩用。



[mapang]

不考虑石膏的粘结功能？



[王其琛]

牛B！谢谢各位大神！
但是问题又来了，在三元体系的自流平水泥中，是添加半水石膏好，还是硬石膏更好呢？理由又是什么？

简单的说，半水石膏主要促进早强，硬石膏主要是膨胀。溶解度、溶解速率有区别，所以它们提供的作用和反应的时间是有很大差异的



[干粉世家]

牛B！谢谢各位大神！
但是问题又来了，在三元体系的自流平水泥中，是添加半水石膏好，还是硬石膏更好呢？理由又是什么？

半水石膏不稳定，在放置情况下，容易变成二水石膏，促凝。硬石膏稳定，少量添加，补偿水泥收缩



[mapang]

有点明白了，谢谢楼上两位！有机会请两位去大保剑，正规那种，盲人的那种。。。。。。。
