• 欢迎访问本网站。如果您忘记登录密码,请点击找回密码本网站不收费,没有VIP,非赢利,资源分享仅供学习。

抹灰石膏 工程用抹灰石膏的配方设计(个人经验之谈)

注册
2016-03-31
帖子
845
反馈
620
积分
2,330
QQ
821331727
微信
15117972998
抹灰石膏会是今后的内墙抹灰主流

长时间未发帖了,今天我们谈谈关于半水石膏的作为墙体抹灰材料的部分应用。用于内墙的抹灰石膏,
具备轻质,吸潮,隔音,居住舒适感强等特点,石膏抹灰材料今后会是内墙抹灰的主流。

我们今天用于内墙抹灰的半水石膏一般都是β-半水石膏,用得较多的是半水脱硫石膏,或者天然石膏,
或者是符合环保要求的磷石膏。石膏本体的强度上从2.5兆帕到10兆帕不等。石膏厂家生产的半水石膏,
由于原料产地和工艺的不同,所以质量的区别非常的大。大家要注意甄别。



工程用抹灰石膏的配方设计

工程上用的抹灰石膏,常规的都是重质含砂的抹灰石膏,由于施工面积大,找厚都在1公分以上,
工人要求能快速找平,所以要求石膏的触变性好,靠尺好刮平,手感轻,容易受光等特点。

分析:找平性好。砂的级配要好,用中砂配细砂。
触变好。要求料的填充性要好。可找厚,也能找薄。
强度不损失使用蛋白类缓凝剂。


工程抹灰石膏建议配方:

β-半水脱硫石膏:250公斤 (石膏的强度大约在3兆帕以上的)
150-200目重钙:100公斤 (重钙不易太细)
1.18-0.6mm砂:400公斤 (14目-30目)
0.6-0 .075mm砂:250公斤 (30目-200目)
HPMC-4万:1.5公斤 (建议三次洗的HPMC,纯品,减少石膏泛霜,低粘度,手感好,引气量小)
匀质触变剂3510:0.5 公斤(抗流挂,增加填充性,轻手感,好收光)
精蛋白缓凝剂PGR3001:1.0公斤(掺量不固定,根据凝结时间调整,蛋白类,强度损失小)

原料图片示例:
640

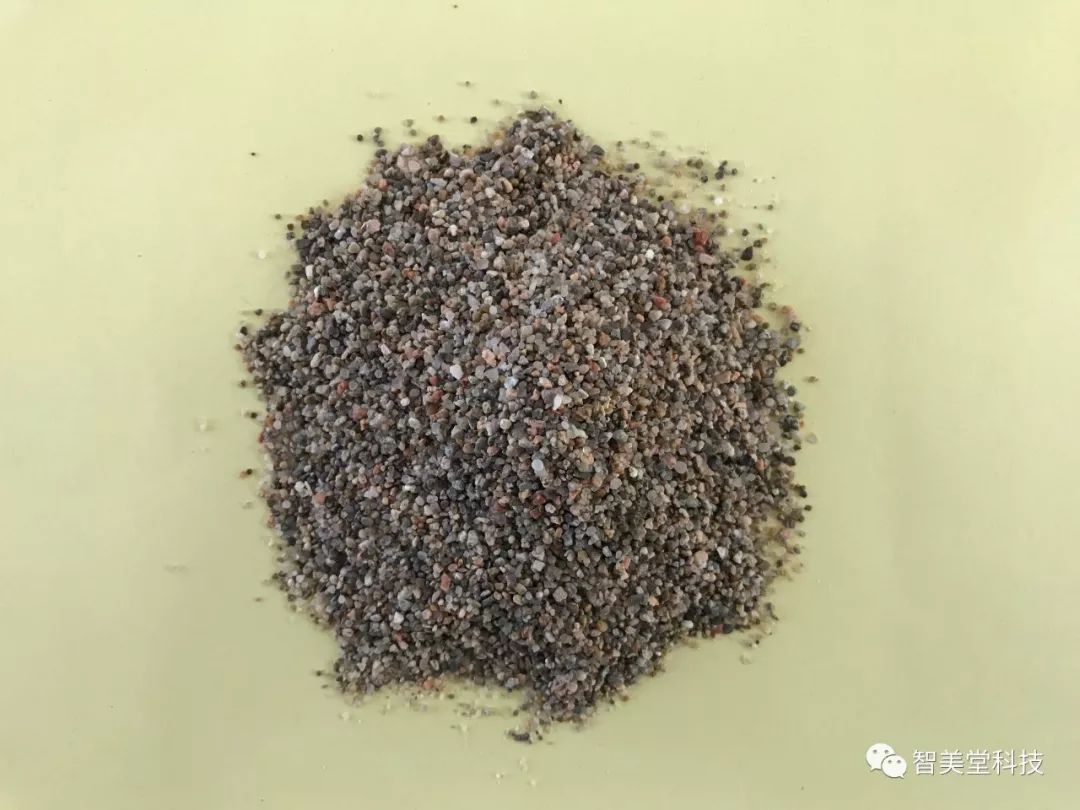

1.18-0.6毫米砂


640

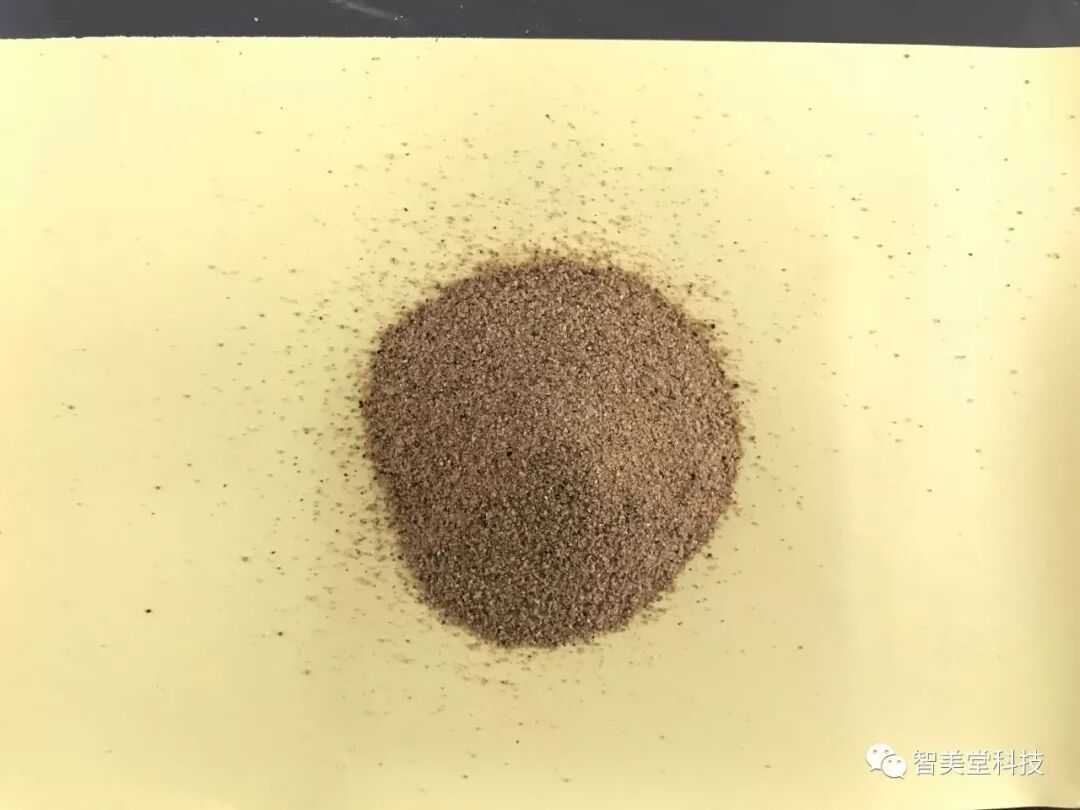

0.6-0.075毫米砂


640

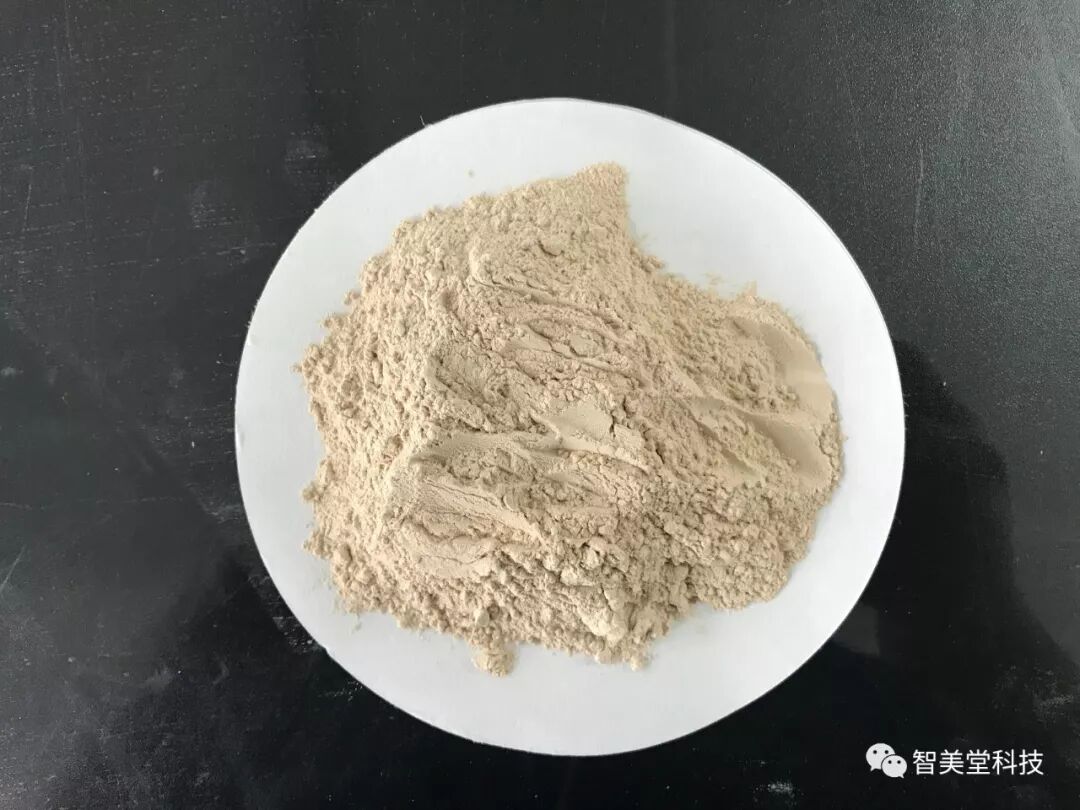

β半水脱硫石膏(200目左右)

这个配方的特点是:施工性好,强度上的快。容易找平,成本比较低,稳定性好,不易开裂。工程用合适。


经验之谈

1、每批次回来的石膏,要用生产配方检验,确定凝结时间没有变化或者可控范围之内
否则凝结时间太长容易开裂。时间太短,则施工时间不够。一般设计的初凝时间在60分钟即可,石膏的终凝时间和初凝时间比较靠近。

2、用砂的含泥量不能太大,含泥量控制在3%为合适。含泥量太大容易开裂。

3、HPMC,建议低粘度,高质量的。三次洗的HPMC,含盐量低,石膏砂浆泛霜少一点。这样表面硬度和强度都OK。

4、在干粉混合时,搅拌的时间不易太长。全部投料完毕,搅拌2-3分钟即可。干粉料并不是搅拌的时间越长越好
时间长了,缓凝剂也有损失,经验之谈,料会有离析的情况。(这个国外有一篇专业文献说的搅拌时间的问题)。

5、抽检产品,每锅生产的成品,建议从开始,中间,末尾取样抽检。这样你会发现凝结时间是不同的,根据需要,要适当作出缓凝剂的调整。

6、建议大家读懂GB/T 28627-2012 抹灰石膏的标准。

7、推荐搓平收光工艺,能做出高质量的抹灰石膏工程。

我的天然石膏凝结时间在15分钟,按照这个配方,使用西卡的200P缓凝剂0.5g,为什么凝结时间在7小时。。
天然石膏能用吗?应该是锻炼过的建筑石膏粉吧。天然石膏应该是二水的吧,好像是没有什么强度的。

谢谢楼主,看过帖子觉得提高了自己的认识。

我的天然石膏凝结时间在15分钟,按照这个配方,使用西卡的200P缓凝剂0.5g,为什么凝结时间在7小时。。
你的石膏不适合用进口缓凝剂,药效太强,你的石膏粉本身初凝时间长,用进口的时间很难控制。

你好,我抹灰石膏,石膏300,水泥50,中砂750,HPMC0.5,蛋白类缓凝剂3KG,放40分钟干掉了,铲不怎么动,然后搅拌一下状态又好很多了。能麻烦一下能告诉我是什么原因呢。凝结时间有点短了

你好,我抹灰石膏,石膏300,水泥50,中砂750,HPMC0.5,蛋白类缓凝剂3KG,放40分钟干掉了,铲不怎么动,然后搅拌一下状态又好很多了。能麻烦一下能告诉我是什么原因呢。凝结时间有点短了
0.5的纤维素醚。。。。。你这也太扣了吧

3kg的缓凝剂时间一般短不了,除非你的缓凝剂假的厉害,从你说的那个干了搅拌就好了,不是石膏凝结时间短了,是你的保水太少了,失水干了吧,石膏凝结后搅拌不动的。
有没有见过,放置半小时,用勺子搅下,感觉初凝了,然后放进去搅拌机搅一分钟,又不会了,

这是因为你的配方中,水泥和石膏所占比例太大,水泥中的C3A与脱硫建筑石膏所含未脱水的二水石膏发生快速反应生产钙矾石而出现的假凝现象,典型表现为短期内稠度发生明显变化,搅拌物浆料温度无显著升高,二次搅拌后稠度显著下降。
因蛋白质类或氨基酸类缓凝剂只对石膏有显著缓凝作用,对硅酸盐水泥矿物相水化无显著影响,因此即使你的配方中加了缓凝剂,也对钙矾石反应影响较小。
请注意在你目前体系下出现这种假凝现象可能同时伴随着异常的体积膨胀,特别是早期易出现开裂现象。
解决方案:
1)减少水泥与石膏的比例,或不加水泥,以降低钙矾石的形成。
2)加入水泥砂浆缓凝剂与石膏砂浆缓凝剂复掺。
通常情况方案1为优选方案。

这是因为你的配方中,水泥和石膏所占比例太大,水泥中的C3A与脱硫建筑石膏所含未脱水的二水石膏发生快速反应生产钙矾石而出现的假凝现象,典型表现为短期内稠度发生明显变化,搅拌物浆料温度无显著升高,二次搅拌后稠度显著下降。
因蛋白质类或氨基酸类缓凝剂只对石膏有显著缓凝作用,对硅酸盐水泥矿物相水化无显著影响,因此即使你的配方中加了缓凝剂,也对钙矾石反应影响较小。
请注意在你目前体系下出现这种假凝现象可能同时伴随着异常的体积膨胀,特别是早期易出现开裂现象。
解决方案:
1)减少水泥与石膏的比例,或不加水泥,以降低钙矾石的形成。
2)加入水泥砂浆缓凝剂与石膏砂浆缓凝剂复掺。
通常情况方案1为优选方案。
非常感谢,了解了,早期确实开裂的严重,我用第一种方法去试试,

最后编辑:
有没有见过,放置半小时,用勺子搅下,感觉初凝了,然后放进去搅拌机搅一分钟,又不会了,
那应该就是保水不足,HPMC加多点可以配合点触变剂使用,另外感觉你的缓凝剂和石膏不怎么合适啊,加量太多又不起太多效果同时还使得水量增加了,建议换一种缓凝剂或者石膏试验一下

你好,我抹灰石膏,石膏300,水泥50,中砂750,HPMC0.5,蛋白类缓凝剂3KG,放40分钟干掉了,铲不怎么动,然后搅拌一下状态又好很多了。能麻烦一下能告诉我是什么原因呢。凝结时间有点短了
纤维素加到2~2.5,再试一下

这是因为你的配方中,水泥和石膏所占比例太大,水泥中的C3A与脱硫建筑石膏所含未脱水的二水石膏发生快速反应生产钙矾石而出现的假凝现象,典型表现为短期内稠度发生明显变化,搅拌物浆料温度无显著升高,二次搅拌后稠度显著下降。
因蛋白质类或氨基酸类缓凝剂只对石膏有显著缓凝作用,对硅酸盐水泥矿物相水化无显著影响,因此即使你的配方中加了缓凝剂,也对钙矾石反应影响较小。
请注意在你目前体系下出现这种假凝现象可能同时伴随着异常的体积膨胀,特别是早期易出现开裂现象。
解决方案:
1)减少水泥与石膏的比例,或不加水泥,以降低钙矾石的形成。
2)加入水泥砂浆缓凝剂与石膏砂浆缓凝剂复掺。
通常情况方案1为优选方案。
您好

后退
顶部
