有C2成熟配方吗

[WXQ非洲野狼]

老师，为什么要200目的重钙

添加重钙主要是解决砂子级配中的缺陷，使砂浆中有均匀细度，达到砂浆更加密实的作用。



[JANE GU]

纤维素醚是谁家的 ， 什么价格和性能。 C2 可不是你拿锤子咋不动就可以过的。 你的只是体现干拉拔能力。

老师，请问C2标准中，对hpmc保水和凝胶要求多高呢？



[好雨知时节]

老师，请问C2标准中，对hpmc保水和凝胶要求多高呢？

保水和凝胶不重要，重要的是产品的质量，找一线大品牌的就可以了。



[腻子石膏砂浆技术陈工]

保水和凝胶不重要，重要的是产品的质量，找一线大品牌的就可以了。

得挑一下



[好雨知时节]

添加重钙主要是解决砂子级配中的缺陷，使砂浆中有均匀细度，达到砂浆更加密实的作用。

重钙前期可以提供很多的钙离子。



[腻子石膏砂浆技术陈工]

重钙前期可以提供很多的钙离子。

灰钙会不会更好，重钙不溶解，有离子吗？



[好雨知时节]

灰钙会不会更好，重钙不溶解，有离子吗？

有， 灰钙不行啊 ， 到时候 耐水和老化咋办



[徐庆雨]

按照水泥的水化反应，硅酸三该与硅酸二钙水化产生大量的无定型水化硅酸钙和氢氧化钙；氢氧化钙在溶液中很快达到饱和并析出；在饱和溶液中水化硅酸钙晶体会与氢氧化钙进一步反应，生成六方晶体的水化铝酸四钙，然后与石膏反应生成AFt，石膏消耗完部分转化为AFm，最后AFt也逐渐转化为AFm；
从理论上上讲，氢氧化钙浓度的增加最终会生成更多的AFm吗？即单硫型水化硫铝酸钙；单硫型水化硫铝酸钙对强度有帮助吗？还是不理解······
难道是析出的氢氧化钙增加了，对强度有帮助，似乎说得通；那直接加氢氧化钙不是更好吗？



[WXQ非洲野狼]

南方42.5水泥、80目沙、10万粘度HPMC、艾维贝淀粉醚、瓦克5010胶粉、减水剂 用这些手头上的材料能弄出个C2标准的瓷砖胶吗？视频中我加了75公斤瓦卡316胶粉
查看附件 25422

单一规格的砂子，难以达到配方中要求的砂子级配，级配不好的砂子影响砂浆的密实度，瓷砖胶除了要求砂子的级配外还强调砂子的灰分和水份的控制，灰分和水份大都影响砂浆的强度。



[腻子石膏砂浆技术陈工]

按照水泥的水化反应，硅酸三该与硅酸二钙水化产生大量的无定型水化硅酸钙和氢氧化钙；氢氧化钙在溶液中很快达到饱和并析出；在饱和溶液中水化硅酸钙晶体会与氢氧化钙进一步反应，生成六方晶体的水化铝酸四钙，然后与石膏反应生成AFt，石膏消耗完部分转化为AFm，最后AFt也逐渐转化为AFm；
从理论上上讲，氢氧化钙浓度的增加最终会生成更多的AFm吗？即单硫型水化硫铝酸钙；单硫型水化硫铝酸钙对强度有帮助吗？还是不理解······
难道是析出的氢氧化钙增加了，对强度有帮助，似乎说得通；那直接加氢氧化钙不是更好吗？

水泥的水化，提供主要强度的物质是硅酸三钙和硅酸二钙。其中硅酸酸钙的反应在一个月内基本完成80%以上，而此时硅酸二钙的反应才刚刚开始。水泥水化产物中20％是氢氧化钙。早强主要靠硅酸三钙，所以重点说硅酸三钙∶
关于三钙水化反应的资料我同样疑惑，大概有三种学说∶

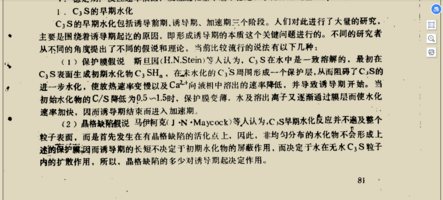

1.保护层理论①∶水化产物瞬间形成保护层包裹住硅酸三钙，使钙离子进入液体速度变慢，从而延缓水化。然后保护层逐渐变得可渗透，钙离子进入液相增多至氢氧化钙饱和，形成csh纤维，反应加速。（此理论是外液相缺钙说）
2.保护层理论②∶水泥遇水后，表层迅速形成凝胶保护膜，随水化进成，膜内渗透压导致破膜，内部缺钙的溶液，与外部钙离子反应产生csh纤维，水化加速。（此理论为内液相缺钙说）

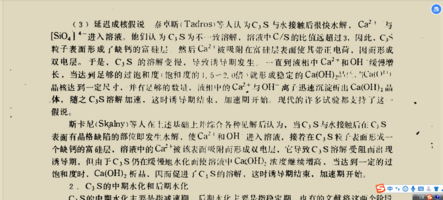

3.延迟成核理论∶水泥遇水，硅酸三钙迅水解产生钙离子进去液相，硅酸三钙变为富硅和缺钙状态，此时液相中钙离子又会高浓度吸附到硅酸三钙表面，降低了硅酸三钙水解，从而延缓了水化。但随着钙离子不断缓慢溶入，液相饱和后氢氧化钙会迅速形成晶核，晶核成长会不断吸收液相中钙离子，硅酸三钙被解放，水化加速。（此理论为钙离子早期延缓水化说）
此三种理论两两相悖，饮恨至今啊！
1.外液相缺钙，意思是可以人为补氢氧化钙至饱和，提前加速反应（到底有无效果呢？氢氧化钙饱和溶解度100公斤水0.165公斤，27%水量，一吨2.7*0.165=0.4455也就是半公斤灰钙即可饱和，真有用吗？或者十倍5公斤也行，有无数据支撑？）
2.内液相缺钙，意思是渗透膜不破，人为补钙再多也无用。（外液的钙是哪里来的呢？）
3.也离谱，直接说钙离子高浓度附着在硅酸三钙表层，直接延缓水化，但是随缓慢溶解，又能抽走附着钙。（那是否人为补钙，是否可以加速饱和析出结晶，结晶加速钙离子提前被抽走？）3理论如此看，又与1有异曲同工。
谁能答疑解惑😂，感激不尽！



[徐庆雨]

关于三钙水化反应的资料我同样疑惑，大概有三种学说∶

从胶凝材料学上面找到了这三假说论，虽然有点差别；不知道现在有没有新的理论产生？或者最广为接受的理论？



[腻子石膏砂浆技术陈工]

从胶凝材料学上面找到了这三假说论，虽然有点差别；不知道现在有没有新的理论产生？或者最广为接受的理论？
查看附件 25654
查看附件 25655

是的，就是这些资料，能看死人。



[最初的]

HPMC是上海齐硕，山东产 32元一公斤 灰份5%

好贵，灰分还在5个点



[奥砂新材料]

老师，为什么要200目的重钙

200目重钙，应该可以放点真正的粉煤灰。标准二级灰就够了。最多放五十公斤。重钙难把握。



[腻子石膏砂浆技术陈工]

好贵，灰分还在5个点

之前的价格，对现在没有参考性。



[干粉世家]

C2级别的瓷砖胶要过检测1.0MPa，胶粉5010加25Kg足够，其实最难过的是浸水、冻融，可以适当加20Kg的偏高岭土。



[杨世飞]

换个赫大，惠广或天普的好的纤维素醚。 5010 35公斤左右吧。 42.5普硅水泥350 ， 40-120硅砂 补齐。 纤维素醚8-10万 的 3公斤。 甲酸钙8. 有200目重钙最好放个70公斤左右。

C2估计大品牌的戳或都不一定行，最好用一线品牌的瓷砖胶专用产品。



[a60807]

我不是要送检，我需要一个能实实在在贴大板的配方就可以了

按这配方生产得卖多少钱呀



[j8176832]

为什么现在的天气要早强，胶粉要多少呢

甲酸钙不只是早强，还能通过提高早期强度，提升耐水强度的



[shenstone]

水泥的水化，提供主要强度的物质是硅酸三钙和硅酸二钙。其中硅酸酸钙的反应在一个月内基本完成80%以上，而此时硅酸二钙的反应才刚刚开始。水泥水化产物中20％是氢氧化钙。早强主要靠硅酸三钙，所以重点说硅酸三钙∶
关于三钙水化反应的资料我同样疑惑，大概有三种学说∶
1.保护层理论①∶水化产物瞬间形成保护层包裹住硅酸三钙，使钙离子进入液体速度变慢，从而延缓水化。然后保护层逐渐变得可渗透，钙离子进入液相增多至氢氧化钙饱和，形成csh纤维，反应加速。（此理论是外液相缺钙说）
2.保护层理论②∶水泥遇水后，表层迅速形成凝胶保护膜，随水化进成，膜内渗透压导致破膜，内部缺钙的溶液，与外部钙离子反应产生csh纤维，水化加速。（此理论为内液相缺钙说）
3.延迟成核理论∶水泥遇水，硅酸三钙迅水解产生钙离子进去液相，硅酸三钙变为富硅和缺钙状态，此时液相中钙离子又会高浓度吸附到硅酸三钙表面，降低了硅酸三钙水解，从而延缓了水化。但随着钙离子不断缓慢溶入，液相饱和后氢氧化钙会迅速形成晶核，晶核成长会不断吸收液相中钙离子，硅酸三钙被解放，水化加速。（此理论为钙离子早期延缓水化说）
此三种理论两两相悖，饮恨至今啊！
1.外液相缺钙，意思是可以人为补氢氧化钙至饱和，提前加速反应（到底有无效果呢？氢氧化钙饱和溶解度100公斤水0.165公斤，27%水量，一吨2.7*0.165=0.4455也就是半公斤灰钙即可饱和，真有用吗？或者十倍5公斤也行，有无数据支撑？）
2.内液相缺钙，意思是渗透膜不破，人为补钙再多也无用。（外液的钙是哪里来的呢？）
3.也离谱，直接说钙离子高浓度附着在硅酸三钙表层，直接延缓水化，但是随缓慢溶解，又能抽走附着钙。（那是否人为补钙，是否可以加速饱和析出结晶，结晶加速钙离子提前被抽走？）3理论如此看，又与1有异曲同工。
谁能答疑解惑😂，感激不尽！

第一段，硅酸三钙要在大水灰比条件下一个月内基本完成80%以上。第二，用氢氧化钙补钙，硅酸根离子的溶解、析出必受到影响，水化反应是一种动态平衡，牵一发而动全身，不是简单补补就能解决问题。好好去读书，把理论读到自己懂。
