自流平配方

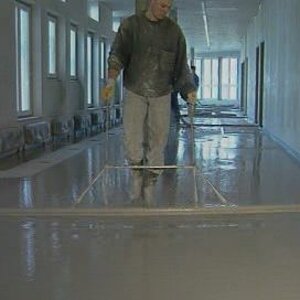

最近一直在搞自流平但是发现很多问题，请各位大佬指正下。 普硅42.5 300 高铝CA-50 70 硬石膏 50 石英砂（40——110）400 重钙 120 粉煤灰60 减水剂5 胶粉 20 混凝剂（糖类)1.2 促凝剂（按厂家说的加的）8 HPMC 1 消泡剂1.5 问题如下：加水太多，1公斤大概加380G的水。开始的流动度和20min后的流动度130左右，不到130，一天强度用手按时按不动，感觉没有达到快合硬。但是表面貌似没有干。请教下怎么能让他流动度和强度在提升下呢。我考虑是把普硅水泥减到250，把高铝弄到80...

水泥250公斤 高铝50 重钙140 石膏15 灰钙15 石英砂500 胶粉8 减水剂2.5 碳酸锂0.4 酒石酸1.8 消泡剂1 纤维素0.6 表面白 流速不好 请教

本人近期主攻面层多色水泥基自流平，目前已经基本确定了材料配方。材料型式检验达到并超过了JCT985-2005的标准要求，但在中试后的3-7天会出现开裂的情况。开裂为表面出现几条20-30cm的约1mm左右的裂缝（不是那种似龟壳样的龟裂），敲击底层并无空鼓，以后并未出现新的裂缝。出现这种状况后我对配方及原材料做了多次调整、改进，但收效甚微，依然会在3-7天出现开裂，我百思不得其解，下面为我的试验配方，发出来供大家参考，还望各位能给与我建议和帮助。 42.5R 80 HAC 160 325CACO3 180 CASO4 140 其他填料...

大家好，我是一个自流平新手，请问自流平砂浆中添加的缓凝剂酒石酸一般选用什么类型的产品？

自流平配方！请大家指点！！ 材料 底层自流平 面层自流平 P·O 42.5水泥 270 150 高铝水泥 90 150 0～0.5mm砂 557 358 石膏 70～90 100 乳胶粉 20...

请大家帮忙看看我的配方，主要请教凯旋和龙晨大哥，为什么流动性很差？ 普硅水泥：20％ 硫铝酸盐水泥： 16％ 氢氧化钙：2％ 碳酸钙：10％ 石英砂（40－100目）：45％ 无水石膏：5％ 纤维素醚：0.02％ 消泡剂：0.2％ 三聚氰胺减水剂：1％ 柠檬酸：0.2％ 碳酸锂：0.1％ 减缩剂％0.5％

给大家发一个自流平配方，做参考。

普通硅酸盐水泥425R 26 高铝水泥 Calucem ISTRA 40 6 CaCO3 18 石英砂 70-140 mesh (0.1-0.3mm) 45.3 Rhoximat PAV 23 2 Rhoximat DF 6352DD 0.1 Ca(OH)2 0.5 -CaSO4. ½ H2O 1.5 酒石酸 0.1 减水剂 Casin（干酪素） 0.4 纤维素醚（JK782，200黏度） 0.1 总计 100...

普通水泥 280 铝酸盐水泥 80 石膏 30 重质碳酸钙 165 中砂 400 酒石酸钾 1.5 碳酸锂 1 纤维素醚 1 （300s） 乳胶粉 20 减水剂 5 消泡剂 2 乙丁醇 3 磷酸三丁酯 1

普通硅酸盐水泥42.5R200 高铝水泥100 石英砂550 碳酸钙100 氢氧化钙25 半水石膏15 可再分散乳胶粉13 纤维素醚1.2 干酪素、减水剂3.5 柠檬酸1.6 消泡剂1.2 碳酸锂0.5 就是流动性不好

发点上来参考下吧，我做出来的不是有白点就是起砂强度不够

最近做了一个自流平配方： 普硅42.5R：250，高铝：70，硬石膏：85，粉煤灰：158，石英砂（60～100目）：410，5011L：20.0，2651F：1.5，60150：0.8，P803：1.5，柠檬酸：0.5，碳酸锂：2.0，用水量：240 这个配方做完后存在的问题：流动度与早期强度矛盾！ 我调整柠檬酸的用量：从0.2，0.3，0.4，0.5调整，只有加到0.5时初始140mm，20min流动度130mm，但是24h没有强度（不硬化），柠檬酸用到0.2时，流动度损失不达标，24h有强度抗折/抗压：2.1/6.2MPa。请问各位高手该如何调整！！急盼回复！

做彩色自流平的时候总是遇到很多问题比如说：色差、开裂（原色的不开裂）、表面硬度差等缺点尤其是低温施工更容易出问题，哪位大侠指点一下不胜感激:confused

硅酸盐水泥 P.O42.5R 250.00 高铝水泥 FONDU 70.00 石英砂 40～60目 175.74（余量40％） 石英砂 60～100目 263.60（余量60％） 重钙粉 400目 165.00 石膏 无水 50.00 可再分散乳胶粉 VINNAPAS®5011L 20.00 减水剂 MELFLUX®2651F 1.60 低粘纤维素醚 MECELLOSE®FMC-60150 0.06 消泡剂 AGITAN®P803 2.00 缓凝剂 酒石酸 1.00 早强剂 甲酸钙 1.00 合计 1000.00...

请问各位专业人士：以下是一吨自流平水泥的配方，可施工过后有明显的消泡滚痕，想问问是不是配方的问题还是什么原因？ 水泥270公斤 高铝水泥60公斤 无水石膏50公斤 沙子540公斤（其中60-120目的260公斤 70-90目的280公斤） 重钙粉65.5公斤 瓦克胶粉8公斤 纤维素醚0.7公斤 酒石酸1.3公斤 消泡剂1.5公斤 减水剂3公斤 再加1/4的水

论坛上看了很长时间都没有看到一个能真正对初学者有用的自流平配方，大部分配方都是灌水或者蒙人的。发一个次点的配方给初学者参考一下。 硫铝：100 普硅：200 碳酸钙：63.2 石膏：42.0 半水：10.5 灰钙：10 石英砂（粗细）：558.8 FOX：0.5 酒石酸：1.2 纤维素醚：0.8 5011：10 消泡剂：2.0 碳酸锂：1.0

灰水泥 250 硫铝水泥 120 石 膏 30 灰钙 30 重钙 100 石英砂 450 胶粉 10 减水剂 1.3 纤维素醚 0.7 酒石酸 0.9 碳酸锂 1 消泡剂 1 海泡石 10 大家帮忙 给 看看 谢谢

材料　　　　　　　　　　　加量（％） a石膏　　　　　　 　　　　80 水泥　　　　　　 　　　　20 细砂　　　　　　 　　　　100 缓凝剂(柠檬酸钠）　　　　 0.2 SM减水剂 　　　1 纤维素 　　　　0.05 消泡剂　 　　　　微量 请各位大侠指教．

我的底层自流平配方如下：42.5R水泥 ：100 CA-50： 175 粉煤灰：217 胶粉：25 砂：400 石膏：75 消泡剂：1 碳酸锂：1 缓凝剂：3 纤维素：1 减水剂：2 大家觉得效果如何，讨论一下。

看看这个自流平配方如何? 水泥 250 高铝水泥 100 氢氧化钙 50 碳酸钙（200目） 150 石英沙（60-100目） 500 无水硫酸钙 70 可再分散乳胶粉...

普通硅酸盐水泥A 高铝水泥B 石英砂C 碳酸钙D 氢氧化钙E 半水石膏F 可再分散乳胶粉G 柠檬酸钠H 消泡剂I 羟丙基甲基纤维素醚J 碳酸锂K 干酪素L 怎样的配比才能达到最好的效果,欢迎大家讨论.可以发表见解,集中一下关于自流平水泥相关知识.

42.5水泥: 300 沙子70-140:500 高铝水泥:70 半水石膏:50 大白粉:58 消泡剂:2 减水剂:6 纤维素:1 胶粉:10 缓凝剂:2 碳酸锂:1 大家看看有什么问题 和 建议

自流平配方 水泥 :300 高强水泥 :50 石膏 :50 沙子 :500 大白粉:73 消泡剂:2 减水剂:3 可分散乳胶粉:20 缓凝剂:0.5 纤维:0.5 早强剂:1 怎么会开裂 泛白 有小白点呢?? 大虾们指教指教 谢谢:confused

各位专家： 诚恳请求提供一份自流平砂浆的配方，实验配方也可，不胜感激！

根据xinli_zhao斑竹的配方，想做如下变动：加入碱性激发剂-水泥，与硫酸钾配合达到双激发的效果，同时提高了早期和后期强度；减水剂更换成专用于石膏基建材的F17G或者F15G。 测试配方： 无水石膏粉--100g 石英砂--------100g F15G/F17G--0.8g 硫酸钾--------0.6g 水泥42.5-----3.0g 水--------------36g 需要调节之处： - 硬石膏的颗粒细度以及砂子的相应集配 - 根据强度要求可以掺加重钙替换一部分砂子 - 减水剂根据流动度需求还要调节

和刚才发布的自流平水泥差不多，只是将里面的塑化剂改为干酪素就可以了 干酪素的加量约在0.5～0.7% 干酪素自流平水泥在国内有抬头的趋势，都是让成本搞的，短短的时间内，自流平水泥市场就烂掉了

celanese 公司的自流平水泥参考配方，国内可是没有几家有这几个配方的，我是英文翻译的 这个配方的流平性还行，采用石膏－高铝水泥的膨胀体系，祝大家试验快乐 水泥：20～25 高铝水泥：10～15 熟石灰：2～4 a半水石膏：3～5 重钙粉：8～12 石英砂：40～48 Polymer：1.8～2.5 MC：0.05～0.15 塑化剂：0.2～0.5 消泡剂：0.15～0.2 缓凝剂：0.2～0.3 这个就是原参考配方，里面部分化学品大家应该可以较为容易的选用合适的材料 自流平可是比较复杂，配方需要成百上千的实验方可成功

鉴于好多人只是看客，所以本人决定关闭这个主题。自流平水泥具有比较大的经济性，我大公无私拿出来讨论，大家只是获取，好像不是很好。所以决定关闭。以后看情况再开放吧 自流平水泥配方 配制的几个关键点 主要介绍砂子、特种水泥、水泥总量、缓凝剂、消泡剂及膨胀性材料的应用经验，通过下面的介绍，行内懂点技术的人，就能推算出其大致的配方了。 主题已关闭

大家可以直接使用所附的看看这个石膏基自流平的配方，缺点就是石膏不好找，不大稳定，大家出出主意，一起搞搞吧。 附实验配方： 无水石膏粉 100 石英砂 100 F10 0.8 硫酸钾 0.5～0.6 水 0.36 一天： 压 13 折 3～4
